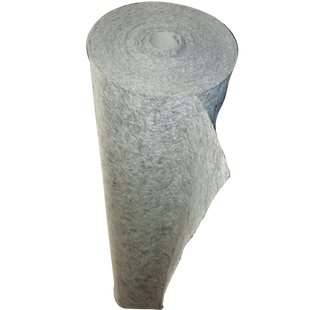

ROOFTEX V
Geotextil no tejido de fibras 100% poliéster, punzonado mecánicamente mediante agujas, con posterior tratamiento térmico y calandrado. Fabricado con una selección de fibras controladas de color.
Descripción
ROOFTEX V es un geotextil no-tejido de fibras 100% poliéster, punzonado mecánicamente mediante agujas con posterior tratamiento térmico y calandrado, utilizados como capa separadora, filtrante, drenante y protectora en edificación.
Ventajas:
• Fabricado con fibras 100%PET de reciclado pre-consumo y calibradas longitudinal y diametralmente y rizadas.
• Refuerzo: suministra resistencia al punzonamiento de la lámina impermeabilizante.
• Filtración y Drenajes: buena permeabilidad al agua, permite el paso del agua para su conducción, reteniendo las partículas finas del suelo.
• Separación: evita la mezcla de partículas de suelos distintos. Impide el contacto entre materiales no compatibles. Actúa de barrera permeable entre materiales de distinta estructura.
• Resistencia biológica: no se ve afectado por bacterias ni hongos. No contiene nutrientes, por lo que no es atacado por roedores ni termitas.
Aplicación:
Para ROOFTEX V 120 / 150 / 200:
Ventajas:
• Fabricado con fibras 100%PET de reciclado pre-consumo y calibradas longitudinal y diametralmente y rizadas.
• Refuerzo: suministra resistencia al punzonamiento de la lámina impermeabilizante.
• Filtración y Drenajes: buena permeabilidad al agua, permite el paso del agua para su conducción, reteniendo las partículas finas del suelo.
• Separación: evita la mezcla de partículas de suelos distintos. Impide el contacto entre materiales no compatibles. Actúa de barrera permeable entre materiales de distinta estructura.
• Resistencia biológica: no se ve afectado por bacterias ni hongos. No contiene nutrientes, por lo que no es atacado por roedores ni termitas.
Aplicación:
Para ROOFTEX V 120 / 150 / 200:
- Usos previstos “D” (Drenaje).
- Usos previstos:
“F” (Filtración)
“F+S” (Filtración y Separación)
“F+S+D” (Filtración, Separación y Drenaje)
“P” (Protección)
Características
PROPIEDAD | UD | MÉTODO DE ENSAYO | TOLER. | ROOFTEX V | |||||||||||||||||
Gramaje | g/m² | - | 5% - 10% | 120 | 150 | 200 | 250 | 300 | 400 | 500 | |||||||||||
Composición | % | - | - | 100% PES | |||||||||||||||||
Espesor bajo carga 2 kPa | mm | UNE EN ISO 9863-1 | ± 15% | 1,21 | 1,35 | 1,70 | 2,00 | 2,30 | 2,80 | 3,20 | |||||||||||
Alargamiento a carga máxima DM | % | UNE EN ISO 10319 | ± 15% | 25 | 30 | 35 | 35 | 40 | 40 | 45 | |||||||||||
Alargamiento a carga máxima DT | % | UNE EN ISO 10319 | ± 15% | 30 - 40 | 40 | 40 | 45 | 45 | 50 | 50 | |||||||||||
Punzonamiento estático (CBR) | N | UNE EN ISO 12236 | -10% a -30% | 300 | 335 | 510 | 780 | 1000 | 1600 | 2300 | |||||||||||
Perforación dinámica | mm | UNE EN ISO 13433 | +20% | 45 | 42 | 36 | 31 | 28 | 18 | 10 | |||||||||||
Medida de apertura | µm | UNE EN ISO 12956 | ± 10% | 100 | 85 | 80 | 77 | 75 | 70 | 60 | |||||||||||
Durabilidad (suelos 4 - UNE EN 12226 - 5 años 25 años Durabilidad - UNE EN 12224 - A recubrir en 24 horas después de la instalación |
Puesta en obra
- Antes de colocar el geotextil, la superficie debe prepararse dejándola plana, pareja y exenta de escombros u obstrucciones para evitar su deterioro durante la colocación.
- Estos trabajos de colocación de geotextiles no requieren replanteo.
- El geotextil se coloca suelto, sin tensarlo, libre de pliegues y arrugas; se procura colocarlo en contacto directo con el soporte evitando cualquier espacio vacío entre ambos.
- Se extiende el geotextil sobre la capa inferior cuidando la continuidad entre láminas cosiéndolas, soldándolas, colocando grapas o solapes (no serán inferiores a 10 cm). Su modo de unión debe estar indicado en el proyecto.
- Subir el geotextil en los perímetros hasta cubrir la altura total del acabado de la cubierta.
- Mientras se coloca el geotextil, se procurará no pisarlo durante su extensión. Siempre se avanza realizando extendido sin afectar la zona de unión.
Prestaciones
PROPIEDAD | UD | MÉTODO DE ENSAYO | TOLER. | ROOFTEX V | ||||||
120 | 150 | 200 | 250 | 300 | 400 | 500 | ||||
Resistencia a la tracción DM | kN/m | UNE EN ISO 10319 | 15%-20% | 1,22 | 1,22 | 2,25 | 3,50 | 4,25 | 6,80 | 9,50 |
Resistencia a la tracción DT | kN/m | UNE EN ISO 10319 | 15%-20% | 1,44 | 1,88 | 2,75 | 4,40 | 5,25 | 8,45 | 11,20 |
Permeabilidad al agua | m/s | UNE EN ISO 11058 | ± 10% | 53·10-3 | 53·10-3 | 44·10-3 | 37·10-3 | 37·10-3 | 37·10-3 | 37·10-3 |
Capacidad del flujo de agua en el plano | m²/s | UNE EN ISO 12958 | ± 10% | 4,5·10-7 | 9,7·10-7 | 32·10-7 | 32·10-7 | 32·10-7 | 32·10-7 | 32·10-7 |
Páginas web

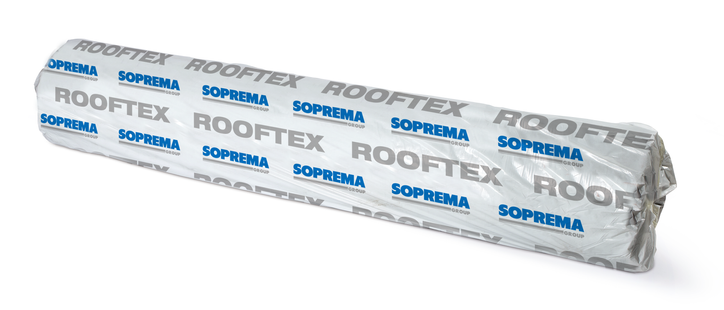

Acondicionamiento
Rooftex V 120 | Rooftex V 150 | Rooftex V 200 | Rooftex V 250 | Rooftex V 300 | Rooftex V 400 | Rooftex V 500 | |||
Ancho (m) | 1,1 | 2,2 | 1,1 | 2,2 | 2,2 | 2,2 | 2,2 | 2,2 | 2,2 |
Largo (m) | 50 | 150 | 50 | 125 | 100 | 100 | 75 | 60 | 60 |
Peso (kg) | 6,6 | 40 | 8,3 | 41 | 44 | 55 | 50 | 53 | 66 |
Almacenamiento
Capacidad/Palet Horizontal:Rooftex V 120 | Rooftex V 150 | Rooftex V 200 | Rooftex V 250 | Rooftex V 300 | Rooftex V 400 | Rooftex V 500 |
16 rollos (1,1x50m) y 9 rollos (2,2x150m) | 16 rollos (1,1x50m) y 9 rollos (2,2x 150m) | 9 rollos | 6 rollos | 9 rollos | 9 rollos | 9 rollos |
Almacenar dentro del embalaje original y protegido de la intemperie hasta el momento de su uso. Evitar el paso de maquinaria pesada una vez instalado el geotextil, que puedan generar roturas o desplazamientos.
Normativa
Fabricado con Sistema de Calidad según ISO:9001.Sistema de gestión medio ambiental de acuerdo a la ISO:14001.
Para ROOFTEX V 300 / 400 / 500:
- Certificada con el marcado CE Nº 0099/CPR/A42/0093 – 0094 – 0095 – 0096 en conformidad con las normas:
UNE EN 13249:2016
UNE EN 13250:2016
UNE EN 13251:2016
UNE EN 13252:2016
UNE EN 13253:2016
UNE EN 13254:2016
UNE EN 13255:2016
UNE EN 13256:2016
UNE EN 13265:2016
- Certificada con el marcado CE Nº 0099/CPR/A42/0097, en conformidad con la norma UNE EN 13252:2016.
