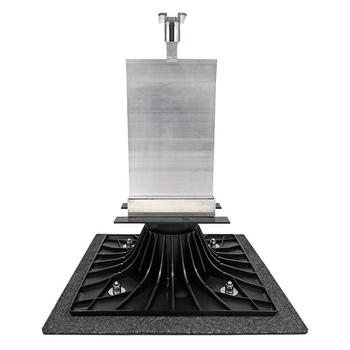

SOPRASOLAR® FIX EVO - SOPORTE BITUMEN
El SOPRASOLAR® FIX EVO - SOPORTE BITUMEN es un soporte para paneles fotovoltaicos esta especialmente diseñado para cubiertas planas, para su aplicación sobre lámina asfáltica
Descripción
El soporte SOPRASOLAR® FIX EVO está compuesto por un soportes ajustable en altura de poliamida, cargado con fibra de vidrio fijada mecánicamente a una PLACA SOPRASOLAR® Permite realizar la unión entre los módulos fotovoltaicos y el revestimiento de estanqueidad sin perforarlo.
Puesta en obra
Se debe aplicar según las recomendaciones del manual de montaje SOPRASOLAR® FIX EVO entregado por Soprasolar.
Videos



Acondicionamiento
Bridas:Largo: 60 mm
Alto: En función del módulo PV
Cantidad: Mínimo 4 por panel
Masa: 90 g
Soportes:
Placa soprasolar:
Grosor mínimo: 4,7 mm
Dimensiones: 300 x 300 mm
Masa: 0,60 kg
Soporte regulable:
Altura regulable: 120 a 160 mm
Superficie de apoyo: Diámetro 250 mm

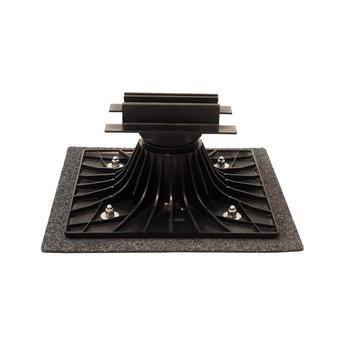

Soporte Soprasolar Fix Evo:
Dimensiones totales: 300 x 300 x 120.160 mm
Masa: 1,30 kg

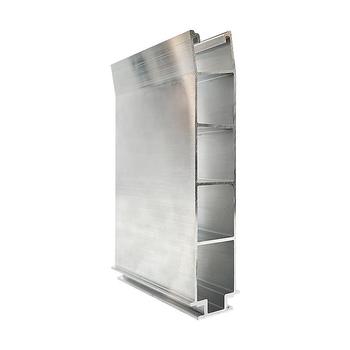

Elevadores:
Elevadores 200 & elevadores 45:
Largo: 119,50 mm
Alto: Elevador 200: 206 mm / Elevador 45: 55 mm
Masa: Elevador 200: 435 g/ Elevador 45: 170 g
Bloqueador de elevador:
Largo: 125 mm
Alto: 27 mm
Ancho: 51,5 mm
Masa: 45 g
