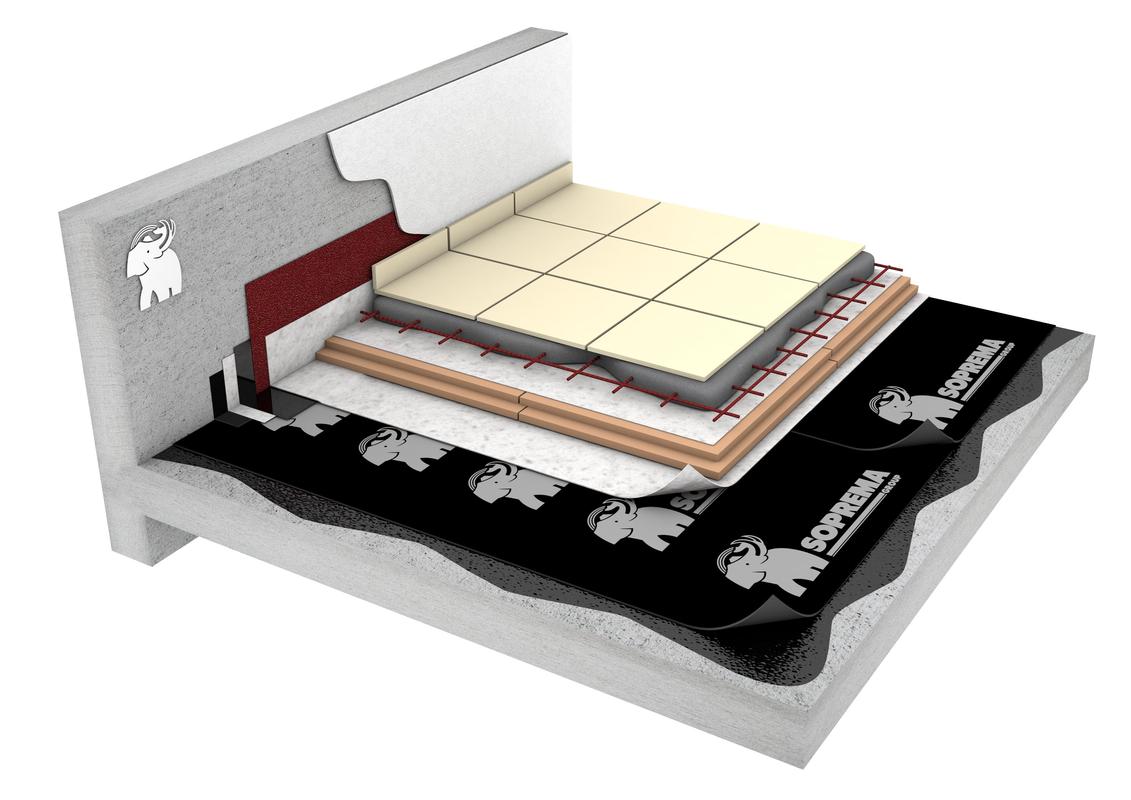

CUBIERTA PLANA TRANSITABLE PÚBLICO INVERTIDA- MONOCAPA TI-01-01.1
CUBIERTAS PLANAS DE TRÁNSITO PÚBLICO EN EDIFICIOS RESIDENCIALES, DOCENTES, ADMINISTRATIVOS Y CORPORATIVOS, CENTROS COMERCIALES Y SANITARIOS DE USO DIARIO Y MANTENIMIENTO CONSTANTE.
CAPA | |||
SISTEMA BÁSICO | SISTEMA ÓPTIMO | SISTEMA REFORZADO | |
SOPORTE | FORJADO DE HORMIGÓN | ||
IMPRIMACIÓN | |||
IMPERMEABILIZACIÓN | |||
CAPA SEPARADORA | ROOFTEX V 150 | ROOFTEX V 200 | TEXXAM 1000 |
AISLAMIENTO TÉRMICO | SOPRA XPS SL 60 | SOPRA XPS SL 80 | SOPRA XPS SL 100 |
CAPA SEPARADORA | TEXXAM 1000 | TEXXAM 1500 | TEXXAM 3000 |
ACABADO | CAPA DE HORMIGÓN ARMADA 8 CM | ||
ACABADO | BALDOSA AMORTERADA |
Descripción:
m2 Cubierta constituida por: formación de pendientes con hormigón celular en un espesor medio de 8 cms acabado en mortero de cemento con un espesor medio de 2 cms con resistencia superficial necesaria para recibir la impermeabilización; Membrana impermeabilizante monocapa mejorada ADHERIDA al soporte formada por emulsión asfáltica EMUFAL PRIMER con una dotación>300 gr/m2, lámina auxiliar de betún aditivado con armadura de fieltro de fibra de vidrio (FV) con una flexibilidad a bajas tª ≤ -10ºC tipo MOPLY N PLUS FV 3 Kg designación: LA-30-FV según UNE 104410:2013, lámina superior totalmente adherida a la inferior de betúnlastomérico APP con armadura de fieltro de fibra de poliester (FP) con una flexibilidad a bajas tª ≤ -15ºC tipo SOPRAGUM ELITE PE 4 KG designación: LBM-40-PE según UNE 104410:2013, capa separadora de geotextil no tejido de alta tenacidad a base de polipropileno termosoldado con resistencia a la tracción de 6,5 kN/m y de resistencia al punzonamiento estático (CBR) de 1100 N con un gramage de 90 gr/m2 TEXXAM 700; capa de aislamiento térmico formada por planchas de poliestireno extruido de dimensiones 1250x600 mm con juntas a media madera de resistencia a la compresión de 300 KPa, conductividad térmica Lambda 0,036 W/mºKy de espesor extruido 80 mm tipo XPS SL 80; capa separadora antipunzonante de geotextil no tejido de alta tenacidad a base de polipropileno termosoldado con resistencia a la tracción de 9 kN/m según y de resistencia al punzonamiento estático (CBR) de 1500 N con un gramaje de 120 gr/m2 TEXXAM 1000, capa de hormigón o mortero de 8 cm armado con un mallazo electrosoldado y posterior baldosa recibida con mortero cola.Consejos Soprema:
- Sistema de grosor y peso elevado. Se recomienda considerar sus valores a efectos de cálculos estructurales y altura reguladora del edificio.- En función del tipo de acabado y sus movimientos termofísicos, se ha de considerar sus posibles movimientes y establecer juntas de pavimento según el CTE.
- El pavimento cerámico puede ser realizado con la baldosa SOPRADALLE CERAM
- Los refuerzos perimetrales son realizables por una solución mejorada con bitumen-poliuretano tipo TEXTOP, aplicando 3 capas de 500+900+700 g/m2, reforzándolos con TEXTIL y acabándolos con gránulo minerla PIZARRILLA
