CUBIERTA PLANA TRANSITABLE PÚBLICO INVERTIDA - BICAPA TI-01-01.2

CUBIERTAS PLANAS DE TRÁNSITO PÚBLICO EN EDIFICIOS RESIDENCIALES, DOCENTES, ADMINISTRATIVOS Y CORPORATIVOS, CENTROS COMERCIALES Y SANITARIOS DE USO DIARIO Y MANTENIMIENTO CONSTANTE.


CUBIERTA PLANA TRANSITABLE PÚBLICO INVERTIDA
- BICAPA TI-01-01.2

CUBIERTA PLANA TRANSITABLE PÚBLICO INVERTIDA - BICAPA TI_01_01.2

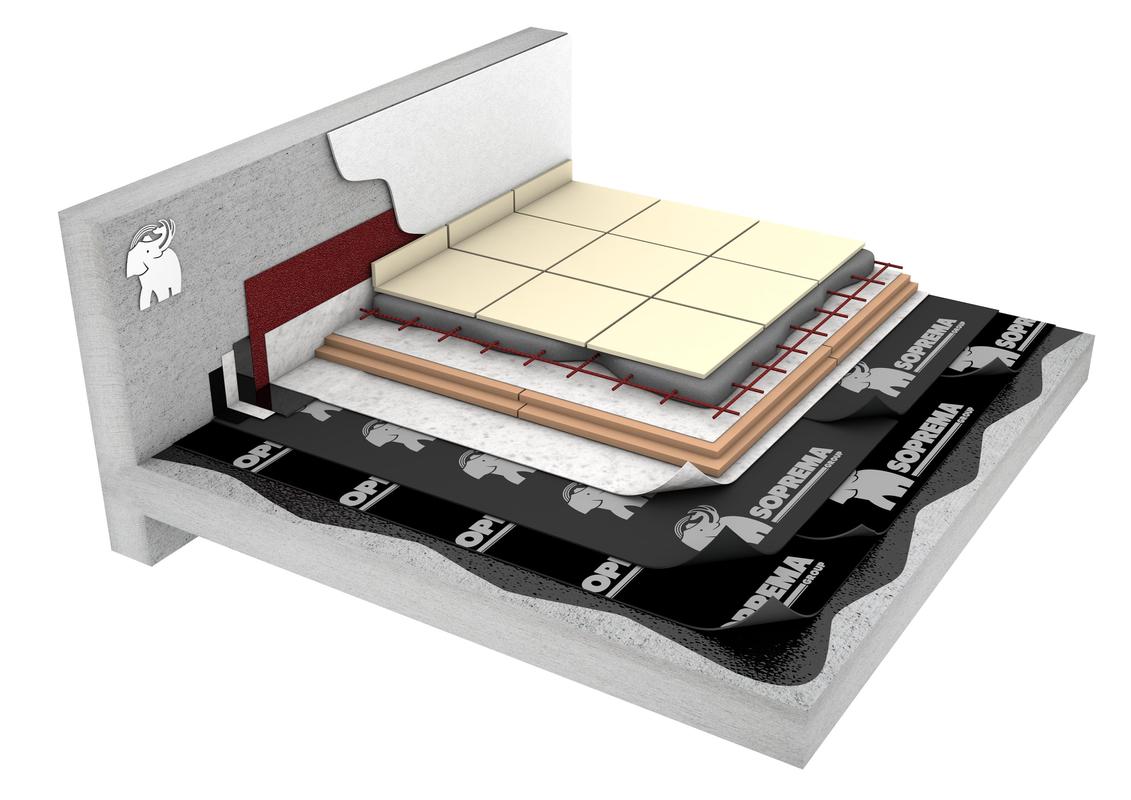

Descripción del Sistema:

m2 Cubierta constituida por: formación de pendientes con hormigón celular en un espesor medio de 8 cms acabado en mortero de cemento con un espesor medio de 2 cms con resistencia superficial necesaria para recibir la impermeabilización;Membrana impermeabilizante bicapa ADHERIDA al soporte formada por  emulsión asfáltica EMUFAL PRIMER con una dotación > 300 gr./m2, LBM plastomérico APP con armadura de fieltro de fibra de vidrio (FV) con una flexibilidad a bajas tª ≤ -15ºC tipo MORTERPLAS FV 3 Kg designación: LBM-30-FV según UNE 104410:2013, lámina superior totalmente adherida a la inferior lámina de betún modificado plastomérico APP con armadura de fieltro de fibra de poliester (FP) con una flexibilidad a bajas tª ≤ -15ºC tipo SOPRAGUM ELITE PE 4 KG designación: LBM-4 PE según UNE 104410:2013, capa separadora de geotextil no tejido de alta tenacidad a base de polipropileno termosoldado con resistencia a la tracción de 6,5 kN/m y de resistencia al punzonamiento estático (CBR) de 1100 N con un gramage de 90 grs/m2 TEXXAM 700; capa de aislamiento térmico formada por planchas de poliestireno extruido de dimensiones 1250x600 mm con juntas a media madera de resistencia a la compresión de 300 KPa, conductividad térmica Lambda 0,036 W/mºK y de espesor 8O mm tipo XPS SL 80 instalada encajando las juntas a media madera para evitar puentes térmicos; capa separadora antipunzonante de geotextil no tejido de alta tenacidad a base de polipropileno termosoldado con resistencia a la tracción de  12,5 kN/m y de resistencia al punzonamiento estático (CBR) de 2250 N con un gramaje de 150 grs/m2 TEXXAM 1500, capa de hormigón o mortero de 8 cm armado con un mallazo electrosoldado y posterior  baldosa recibida con mortero cola.

Consejos Soprema:

- Sistema de grosor y peso elevado. Se recomienda considerar sus valores a efectos de cálculos estructurales y altura reguladora del edificio.
- En función del tipo de acabado y sus movimientos termofísicos, se ha de considerar sus posibles movimientes y establecer juntas de pavimento según el CTE.
- El pavimento cerámico puede ser realizado con la baldosa SOPRADALLE CERAM
- Los refuerzos perimetrales son realizables por una solución mejorada con bitumen-poliuretano tipo TEXTOP, aplicando 3 capas de 500+900+700 g/m2, reforzándolos con TEXTIL y acabándolos con gránulo minerla PIZARRILLA
