CUBIERTA PLANA TRANSITABLE PRIVADO INVERTIDA - MONOCAPA TP-01-02.1

Cubiertas planas de mantenimiento e instalaciones de poco uso o uso privado, para apoyo de pequeña maquinaria.


CUBIERTA PLANA TRANSITABLE PRIVADO INVERTIDA
- MONOCAPA TP-01-02.1

CUBIERTA PLANA TRANSITABLE PRIVADO INVERTIDA - MONOCAPA TP-01-02.1

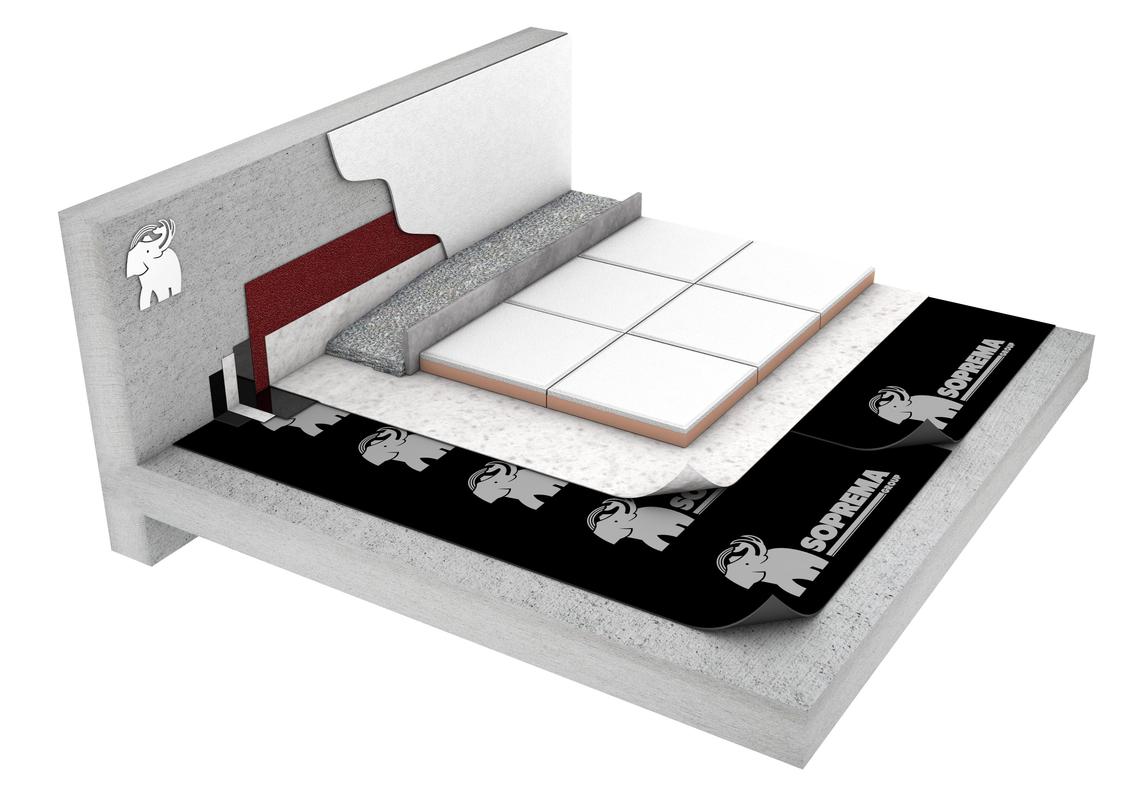

Descripción del Sistema:

m2 formación de pendientes con hormigón celular en un espesor medio de 8 cms acabado en mortero de cemento con un espesor medio de 2 cms con resistencia superficial necesaria para recibir la impermeabilización; Membrana impermeabilizante monocapa NO ADHERIDA al soporte formada por, LBM plastomérico APP con doble armadura de polietileno coextrusionado de alta densidad (PE+PE) con una flexibilidad a bajas  tª ≤ -15ºC tipo SOPRAGUM ELITE PE 4 KG designación: LBM-40 PE según UNE 104410:2013, capa separadora de geotextil no tejido de fibras 100% poliéster, con resistencia a la tracción de 5,23 kN/M (UNE EN ISO 10319) y de resistencia al punzonamiento estático (CBR) de 1000 N (UNE EN ISO 12236) con un gramaje de 300 grs/m2 ROOFTEX V 300; baldosa aislante visitable TEXLOSA 80/35 R GRIS compuesta por una base de espuma de poliestireno extruido con estructura de célula cerrada de 80 mm de espesor de conductividad térmica 0,036 W/mºK (UNE EN 13164), autoprotegida en su cara superior con una capa de mortero de 35 mm de espesor, compuesta por áridos seleccionados y aditivos especiales, con acabado rugoso rustico en gris.

Desagüe:
UD de desagüe compuesta por cazoleta prefabricada tipo: CAZOLETAS EPDM incluido MORRIÓN totalmente adherida, previa imprimación del soporte y doble refuerzo tipo MORTERPLAS FP 3 KG (50 x 50 cm) lista para recibir el sistema de la parte general de la cubierta.

Juntas de dilatación:
Ml. de impermeabilización de juntas de dilatación, mediante bandas de adherencia de 33 cm de ancho tipo MORTERPLAS SBS FP 3 KG BAND 33 a cada lado de la junta previa imprimación con EMUFAL PRIMER (300 g/m2); formación de junta de dilatación mediante banda de 50 cm de ancho, adherida a ambos lados de la misma formando fuelle tipo MORTERPLAS JOINT y con solapes transversales de al menos 15 cm; fondo de junta de diámetro 25 mm tipo JOINFAL y tapajunta mediante banda de 30 cm tipo MORTERPLAS SBS FP 3 KG BAND 33, listo para recibir el sistema de la parte general de la cubierta.

Entrega con muro: D33
Ml de formación de entrega con paramento vertical incluídas banda de refuerzo tipo: MORTERPLAS FV 4Kg MIN previa imprimación del soporte con EMUFAL PRIMER (300 g/m2) para un desarrollo de perímeto de 33 cm. ( 20 cm. por encima del nivel de acabado) listo para recibir el sistema de la parte general de la cubierta.

Consejos Soprema:

- Se recomienda replantear las baldosas previamente y en el caso que no entren baldosas enteras, éstas se cortarán con radial a la medida  y  forma  que  se  requiera,  o  se  dejarán  bandas  en  los
perímetros y éstos se acabarán con grava, evitando hacer cortes.
- Los refuerzos perimetrales son realizables por una solución mejorada con bitumen-poliuretano tipo TEXTOP, aplicando 3 capas de 500+900+700 g/m2, reforzándolos con TEXTIL y acabándolos con gránulo minerla PIZARRILLA
