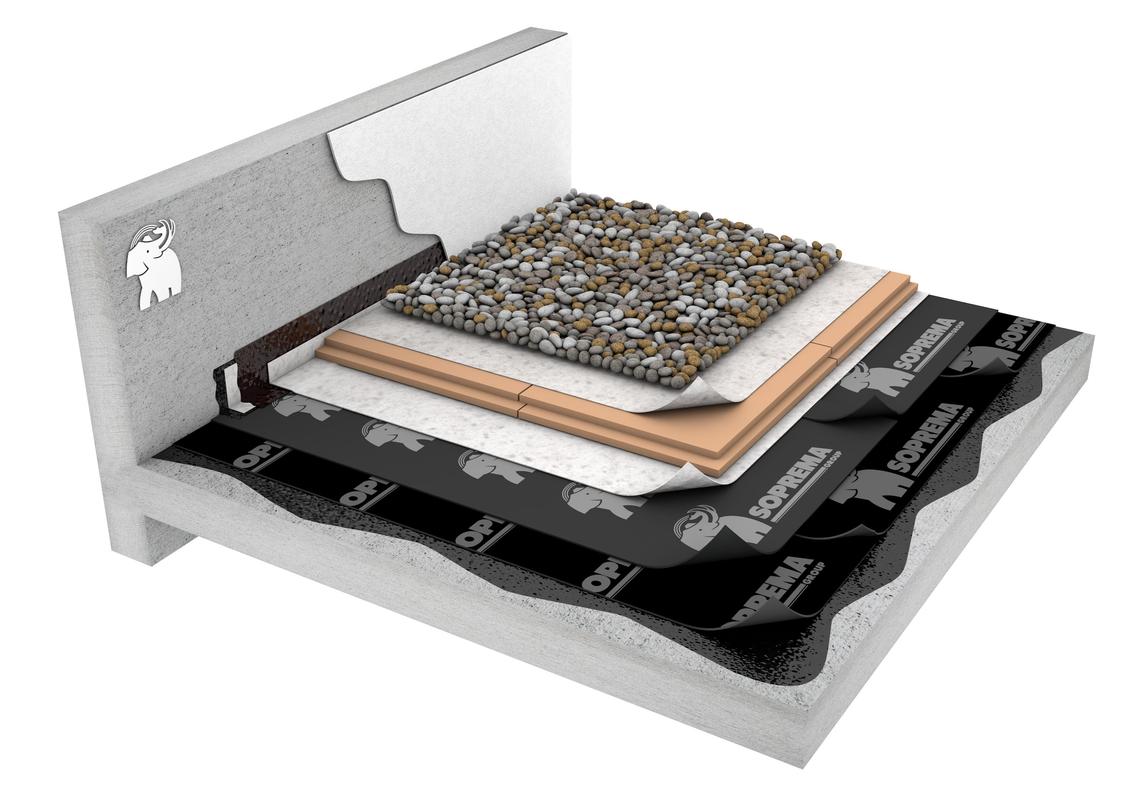

CUBIERTA PLANA NO TRANSITABLE INVERTIDA - BICAPA NT-01-09.2
CUBIERTAS PLANAS SIN USO O DE USO PARA INSTALACIONES (CON PASILLOS TÉCNICO TEXLOSA) EN CUALQUIER TIPO DE EDIFICACIÓN: TERCIARIA, RESIDENCIAL, DOCENTE, HOSPITALARIA, ETC.
CAPA | |||
SISTEMA BÁSICO | SISTEMA ÓPTIMO | SISTEMA REFORZADO | |
SOPORTE | FORJADO DE HORMIGÓN | ||
IMPRIMACIÓN | |||
IMPER. 1a CAPA | |||
IMPER. 2a CAPA | |||
CAPA SEPARADORA | ROOFTEX V 200 | ROOFTEX V 200 | TEXXAM 1500 |
AISLAMIENTO TÉRMICO | SOPRA XPS SL 60 | SOPRA XPS SL 80 | SOPRA XPS SL 100 |
CAPA SEPARADORA | ROOFTEX V 150 | ROOFTEX V 200 | TEXXAM 1000 |
ACABADO | CANTO RODADO |
Descripción:
m2 formación de pendientes con hormigón celular en un espesor medio de 8 cms acabado en mortero de cemento con un espesor medio de 2 cms con resistencia superficial necesaria para recibir la impermeabilización; Membrana impermeabilizante bicapa ADHERIDA al soporte previa imprimación asfáltica >300 gr./m2 tipo EMUFAL PRIMER formada por LBM elastomérico SBS con armadura de fieltro de fibra de vidrio (FV) con una flexibilidad a bajas tª ≤ -15ºC tipo MORTERPLAS SBS FV 4 Kg (LBM-40-FV según UNE 104410:2013), lámina superior totalmente adherida a la inferior de LBM LBM elastomérico SBS con armadura de fieltro de poliéster reforzado y estabilizado (FP) con una flexibilidad a bajas tª ≤ -15ºC tipo MORTERPLAS SBS FP 4 Kg (LBM-40-FP según UNE 104410:2013), capa separadora de geotextil no tejido de alta tenacidad a base de polipropileno termosoldado con resistencia a la tracción de 6,5 kN/m y al punzonamiento estático (CBR) de 1100 N con un gramage de 90 grs/m2 TEXXAM 700; aislamiento térmico formado por planchas de poliestireno extruido con juntas a media madera de resistencia a la compresión de 300 KPa, conductividad térmica Lambda 0,036 W/mºK y de espesor 80 mm tipo XPS SL 80; capa separadora antipunzonante de geotextil no tejido de alta tenacidad a base de polipropileno termosoldado con resistencia a la tracción de 12,5 kN/m y al punzonamiento estático (CBR) de 2250 N con un gramaje de 120 grs/m2 TEXXAM 1500, capa de acabado con canto rodado en un espesor mínimo de 5 cms en granulometría 16/32 mm.Consejos Soprema:
- Para la realización de pasillos técnicos y de mantenimiento de la cubierta puede usarse la baldosa aislante TEXLOSA, sustituyendo el aislamiento XPS SL y la grava, o apoyándola sobre el aislamiento directamente.- Los refuerzos perimetrales son realizables por una solución mejorada con bitumen-poliuretano tipo TEXTOP, aplicando 3 capas de 500+900+700 g/m2, reforzándolos con TEXTIL y acabándolos con gránulo minerla PIZARRILLA
