CUBIERTA PLANA TRANSITABLE PRIVADO INVERTIDA - MONOCAPA TP-01-01.1

CUBIERTAS PLANAS DE USO PRIVADO EN EDIFICIOS RESIDENCIALES, DOCENTES, ADMINISTRATIVOS Y SANITARIOS CON POCO USO O DE USO PARA MANTENIMIENTO.


CUBIERTA PLANA TRANSITABLE PRIVADO INVERTIDA
- MONOCAPA TP-01-01.1

CUBIERTA PLANA TRANSITABLE PRIVADO INVERTIDA - MONOCAPA TP-01-01.1

Descripción del Sistema:

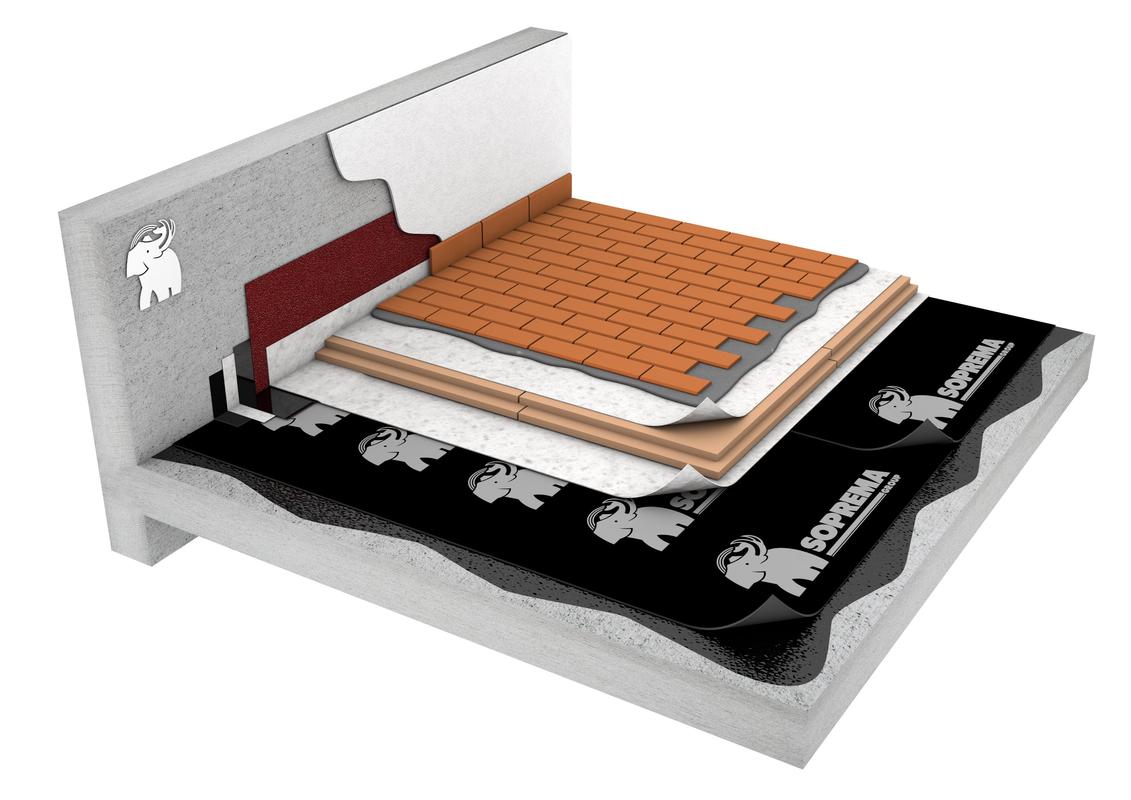

m2 Cubierta constituida por: formación de pendientes con hormigón celular en un espesor medio de 8 cms acabado en mortero de cemento con un espesor medio de 2 cms con resistencia superficial necesaria para recibir la impermeabilización; Membrana impermeabilizante bicapa ADHERIDA al soporte previa emulsión asfáltica EMUFAL PRIMER con una dotación mínima de 300 gr./m2, LBM elastomérico SBS con armadura de fibra de vidrio (FV) con una flexibilidad a bajas  tª ≤ -15ºC tipo MORTERPLAS SBS FV 4 KG designación: LBM-40-FV según UNE 104410:2013, lámina superior totalmente adherida a la inferior de betún elastomérico SBS con armadura de fieltro de poliéster reforzado y estabilizado (FP) con una flexibilidad a bajas temperaturas ≤ -15ºC tipo MORTERPLAS SBS FP 4 Kg designación: LBM-40-FP según UNE 104410:2013, capa separadora de geotextil no tejido de fibras 100% poliéster, con resistencia a la tracción de 4,89 kN/m y de resistencia al punzonamiento estático (CBR) de 820 N con un gramaje de 300 grs/m2 ROOFTEX V 300; capa de aislamiento térmico formada por planchas de poliestireno extruido de dimensiones 1250x600 mm con juntas a media madera de resistencia a la compresión de 300 KPa, conductividad térmica Lambda 0,036 W/mºK según EN 13164 y de espesor 80 mm tipo EFYOS XPS SL 80; capa separadora antipunzonante de geotextil no tejido de alta tenacidad a base de polipropileno termosoldado con resistencia a la tracción de 12,5 kN/m y de resistencia al punzonamiento estático (CBR) de 2250 N con un gramaje de 170 grs/m2 TEXXAM 1500 capa de acabado posterior con baldosa recibida con mortero de cemento y arena de rio, previa capa de compresión.

Consejos Soprema:

- Se recomienda replantear las baldosas previamente y en el caso que no entren baldosas enteras, éstas se cortarán con radial a la medida  y  forma  que  se  requiera.
- Con este tipo de pavimentación, debe dividirse en paños con juntas que impidad el agrietamiento por movimientos termofísicos. Debe dividirse en paños de 2 m.
- Los refuerzos perimetrales son realizables por una solución mejorada con bitumen-poliuretano tipo TEXTOP, aplicando 3 capas de 500+900+700 g/m2, reforzándolos con TEXTIL y acabándolos con gránulo minerla PIZARRILLA.
