CUBIERTA PLANA TRANSITABLE PRIVADO INVERTIDA - MONOCAPA  TP-01-10.1

CUBIERTAS PLANAS DE USO PRIVADO EN EDIFICIOS TIPO CENTRO COMERCIAL, RESIDENCIAL, DOCENTES, ADMINISTRATIVOS Y SANITARIOS DONDE SE BUSQUE UN ACABADO ESTÉTICO SUPERIOR.


CUBIERTA PLANA TRANSITABLE PRIVADO INVERTIDA
- MONOCAPA  TP-01-10.1

CUBIERTA PLANA TRANSITABLE PRIVADO INVERTIDA  TP-01-10.1

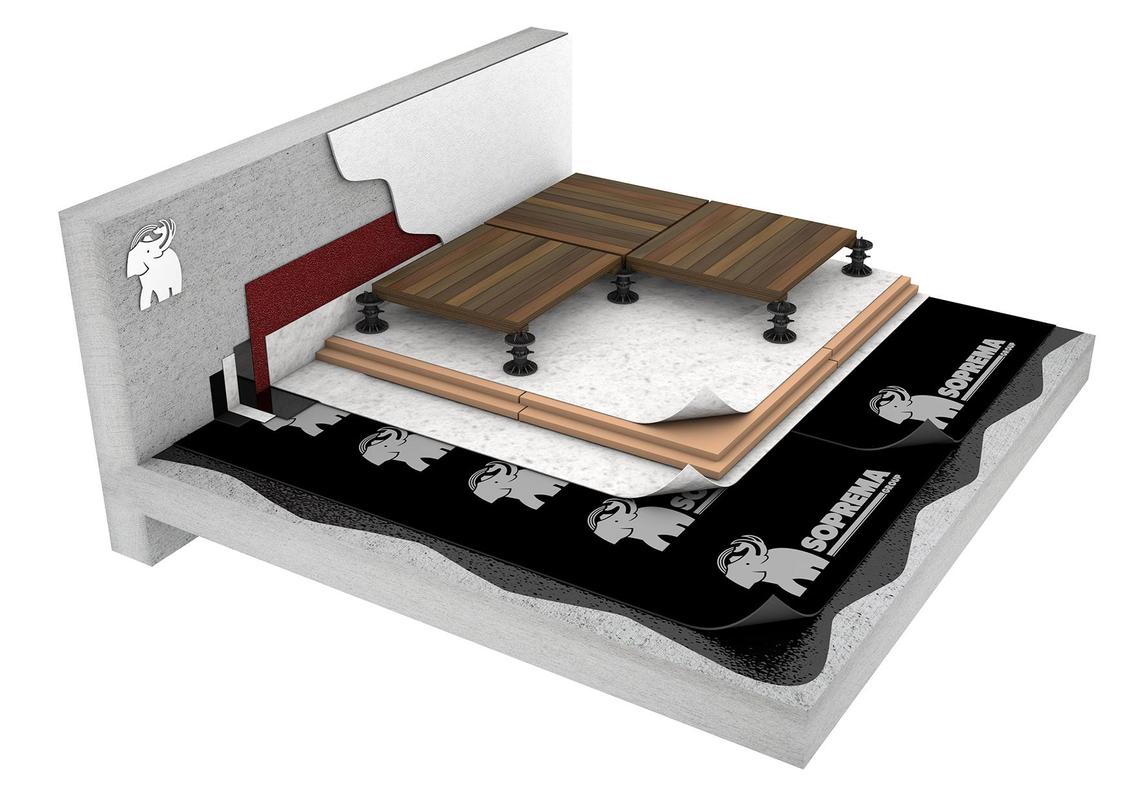

Descripción del Sistema:

m2 formación de pendientes con hormigón celular en un espesor medio de 8 cms acabado en mortero de cemento con un espesor medio de 2 cms con resistencia superficial necesaria para recibir la impermeabilización; Membrana impermeabilizante monocapa ADHERIDA al soporte previa imprimación asfáltica >300 gr./m2 tipo EMUFAL PRIMER formada por lámina auxiliar plastomérica APP con armadura de fieltro de fibra de vidrio (FV) con una flexibilidad a bajas tª ≤ -10ºC tipo MOPLY N PLUS FV 3 Kg (LA-30-FV según UNE 104410-2013), lámina superior totalmente adherida a la inferior de LBM plastomérico APP con doble armadura de fieltro de poliéster reforzado y estabilizado (FP) y  de film de polietileno (PE) con una flexibilidad a bajas tª ≤ -15ºC tipo SOPRAGUM ELITE PE 4 KG (LBM-40-FP+PE según UNE 104410-2013), capa separadora de geotextil no tejido de alta tenacidad a base de polipropileno termosoldado con resistencia a la tracción de 6,5 kN/m y al punzonamiento estático (CBR) de 1100 N con un gramage de 90 grs/m2 TEXXAM 700; aislamiento térmico formado por planchas de poliestireno extruido  con juntas a media madera de resistencia a la compresión de 300 KPa, conductividad térmica Lambda 0,036 W/mºK y de espesor 80 mm tipo XPS SL 80; capa separadora antipunzonante de geotextil no tejido de alta tenacidad a base de polipropileno termosoldado con resistencia a la tracción de 9 kN/m y al punzonamiento estático (CBR) de 1500 N con un gramaje de 120 grs/m2 TEXXAM 1000, capa de acabado posterior con baldosa de madera exótica formada por listones de 50x50 tipo PRESTIDALLE colocados sobre SOPORTES DE ALTA RESISTENCIA.

Consejos Soprema:

- Se recomienda replantear las baldosas previamente y en el caso que no entren baldosas enteras, éstas se cortarán con radial a la medida  y  forma  que  se  requiera,  o  se  dejarán  bandas  en  los
perímetros y éstos se acabarán con grava, evitando hacer cortes.
- Se recomienda que la altura máxima de seguridad para pavimentos flotantes no supere los 20 cm.
- Las BASES AMORTIGUADORAS de polietileno de alta densidad. Se colocan sobre la cabeza del bloque para maximizar la estabilidad y mejorar la propiedades acústicas.
- Los refuerzos perimetrales son realizables por una solución mejorada con bitumen-poliuretano tipo TEXTOP, aplicando 3 capas de 500+900+700 g/m2, reforzándolos con TEXTIL y acabándolos con gránulo minerla PIZARRILLA

TP-01-10

PDFTP-01-10

CUBIERTA PLANA TRANSITABLE PRIVADO INVERTIDA TP-01-10

PDFCUBIERTA PLANA TRANSITABLE PRIVADO INVERTIDA TP-01-10

TP-01-10

DWGTP-01-10

Resumen

  1. USO CUBIERTA PLANA TRANSITABLE
  2. SOPORTE HORMIGÓN / MORTERO
  3. AISLAMIENTO TÉRMICO INVERTIDA CON XPS
  4. ACABADO BALDOSA FLOTANTE
  5. COLOCACIÓN ADHERIDA
