CUBIERTA PLANA AJARDINADA INVERTIDA - MONOCAPA  AJ-01-18.1

CUBIERTAS PLANAS CON PARQUES Y JARDINES. CUBIERTAS DE URBANIZACIÓN Y ESPACIOS PÚBLICOS.


CUBIERTA PLANA AJARDINADA INVERTIDA - MONOCAPA
 AJ-01-18.1

CUBIERTA PLANA AJARDINADA INVERTIDA - MONOCAPA  AJ-01-18.1

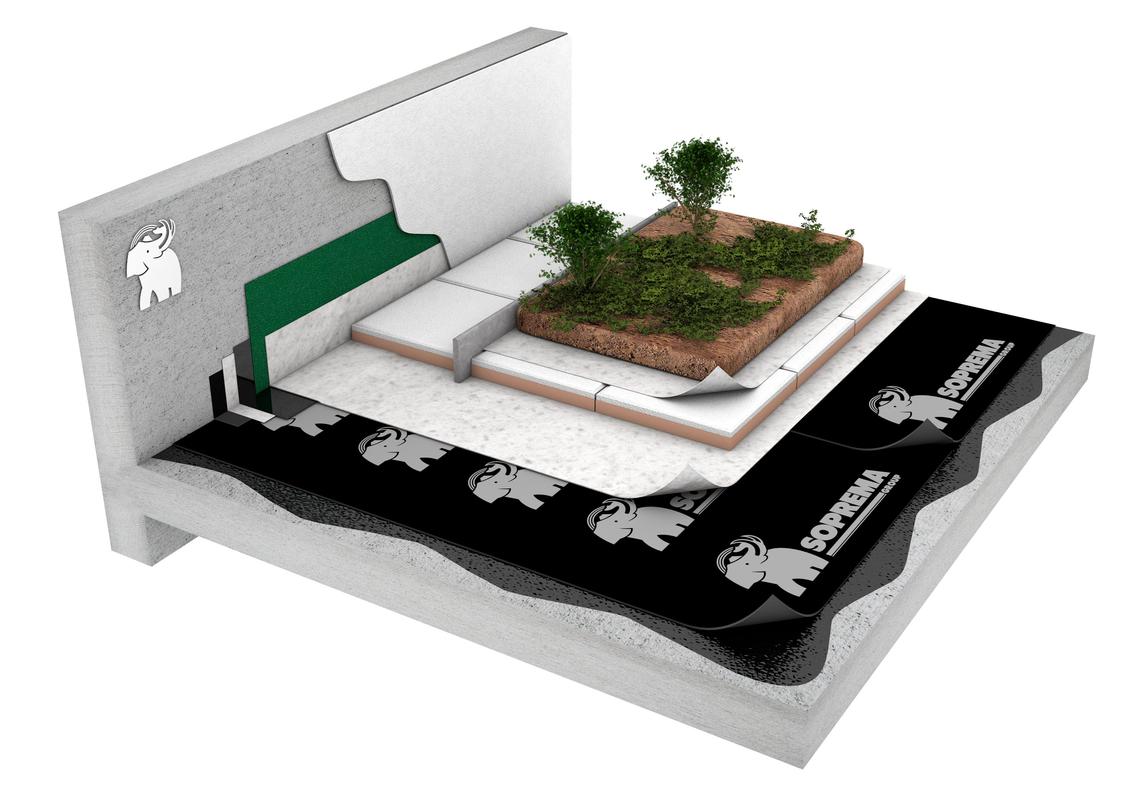

Descripción del Sistema:

m2 formación de pendientes con hormigón celular en un espesor medio de 8 cms acabado en mortero de cemento con un espesor medio de 2 cms con resistencia superficial necesaria para recibir la impermeabilización; Membrana impermeabilizante monocap ADHERIDA al soporte formada por emulsión asfáltica EMUFAL PRIMER con una dotación mínima de 500 gr/m2, lámina auxiliar plastoméra con armadura de fieltro de fibra de vidrio (FV) con una flexibilidad a bajas temperaturas ≤ -10ºC tipo MOPLY N PLUS FV 3 Kg (LA-30-FV según UNE 104410-2013), lámina adherida a fuego sobre la anterior LBM plastomérico APP con aditivo resistente a raices (UNE-EN 13948) con armadura de no tejido de fieltro de poliéster reforzado y estabilizado (FP) con una flexibilidad a bajas temperaturas ≤  -15ºC tipo MORTERPLAS FP 4 Kg GARDEN (LBM-40-FP según UNE 104410-2013), capa separadora de geotextil no tejido de fibras 100% poliéster, con resistencia a la tracción de 5,23 kN/m y de resistencia al punzonamiento estático (CBR) de 1000 N con un gramaje de 300 grs/m2 ROOFTEX V 300; baldosa aislante visitable TEXLOSA 80/35 R GRIS compuesta por una base de espuma de poliestireno extruido con estructura de célula cerrada de 80 mm de espesor de conductividad térmica 0,036 W/mºK (UNE EN 13164), autoprotegida en su cara superior con una capa de mortero de 35 mm de espesor, compuesta por áridos seleccionados y aditivos especiales, con acabado rugoso rustico en gris, capa separadora antipunzonante de geotextil no tejido de alta tenacidad a base de polipropileno termosoldado con resistencia a la tracción de  12,5 kN/m y de resistencia al punzonamiento estático (CBR) de 2250 N con un gramaje de 150 grs/m2 TEXXAM 1500, posterior acabado con tierra vegetal y sustrato vegetal de más de 50 cm de espesor.

Consejos Soprema:

- El sistema adminte pavimentación dura o homigón armado para paso intenso.
- Sistema condicionado al peso del sustrato vegetal a efectos del cálculo de la estructura.
- Los refuerzos perimetrales son realizables por una solución mejorada con bitumen-poliuretano tipo TEXTOP, aplicando 3 capas de 500+900+700 g/m2, reforzándolos con TEXTIL y acabándolos con gránulo minerla PIZARRILLA.

CUBIERTA PLANA AJARDINADA INVERTIDA AJ-01-18

PDFCUBIERTA PLANA AJARDINADA INVERTIDA AJ-01-18

AJ-01-18

PDFAJ-01-18

AJ-01-18

DWGAJ-01-18

Resumen

  1. USO CUBIERTA PLANA AJARDINADA
  2. SOPORTE HORMIGÓN / MORTERO
  3. AISLAMIENTO TÉRMICO INVERTIDA CON XPS
  4. ACABADO INTENSIVA
  5. COLOCACIÓN ADHERIDA
