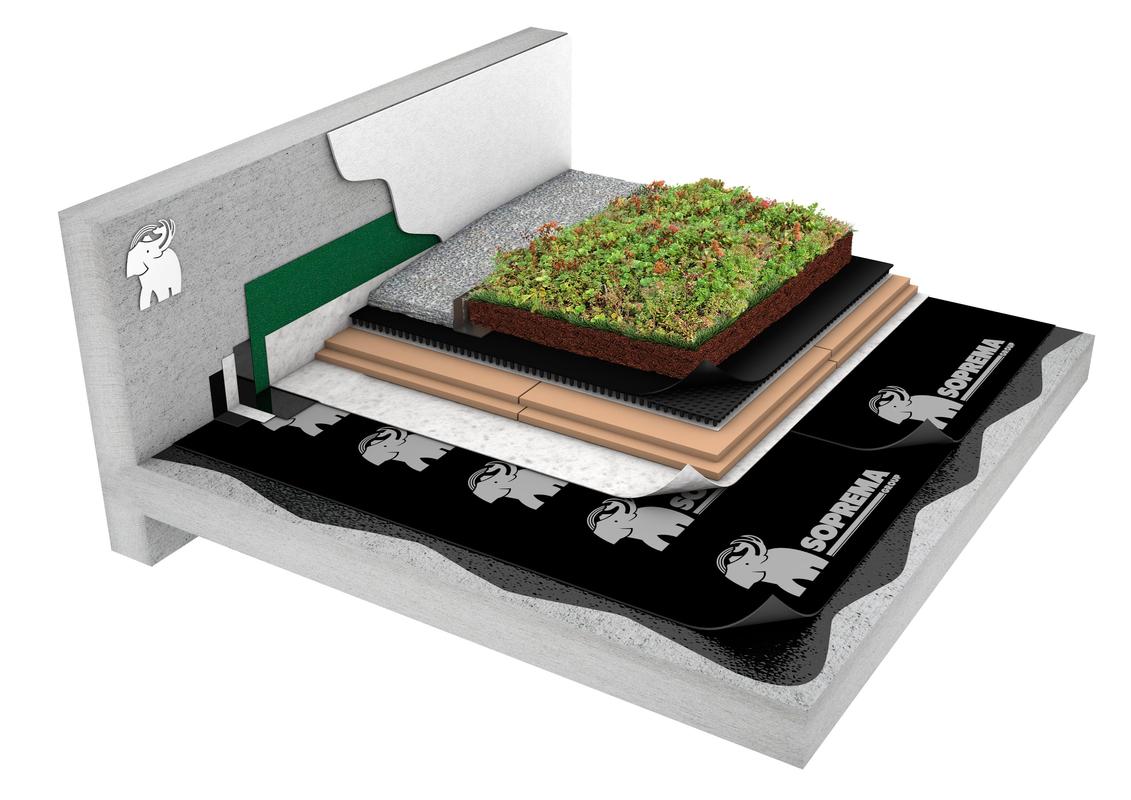

CUBIERTA PLANA AJARDINADA INVERTIDA - MONOCAPA AJ-01-07.1
CUBIERTAS PLANAS LIGERAS Y QUE QUEDEN VISTAS, EN QUE SE BUSQUE ESTÉTICA, SOSTENIBILIDAD Y FAVORECER EL ENTORNO. CUBIERTAS DE HOSPITALES, SECTOR HOTELERO, VIVIENDAS, OFICINAS Y EDIFICIOS PÚBLICOS.
CAPA | |||
SISTEMA BÁSICO | SISTEMA ÓPTIMO | SISTEMA REFORZADO | |
SOPORTE | FORJADO HORMIGÓN | ||
IMPRIMACIÓN | |||
IMPERMEABILIZACIÓN | |||
CAPA SEPARADORA | ROOFTEX V 150 | ROOFTEX V 200 | TEXXAM 1000 |
AISLAMIENTO TÉRMICO | XPS SL 60 | XPS SL 80 | XPS SL 100 |
CAPA SEPARADORA | ROOFTEX V 200 | - | - |
DRENAJE | |||
CAPA SEPARADORA | ROOFTEX V 300 | - | - |
SUSTRATO | |||
ACABADO |
Descripción:
m2 formación de pendientes con hormigón celular en un espesor medio de 8 cms acabado en mortero de cemento con un espesor medio de 2 cms con resistencia superficial necesaria para recibir la impermeabilización; Membrana impermeabilizante monocapa ADHERIDA al soporte formada por emulsión asfáltica EMUFAL PRIMER con una dotación mínima de 500 gr/m2, lámina auxiliar plastoméra con armadura de fieltro de fibra de vidrio (FV) con una flexibilidad a bajas temperaturas ≤ -10ºC tipo MOPLY N PLUS FV 3 Kg (LA-30-FV según UNE 104410-2013), lámina adherida a fuego sobre la anterior LBM plastomérico APP con aditivo resistente a raices (UNE-EN 13948) con armadura de no tejido de fieltro de poliéster reforzado y estabilizado (FP) con una flexibilidad a bajas temperaturas ≤ -15ºC tipo MORTERPLAS FP 4 KGGARDEN (LBM-40-FP según UNE 104410-2013), capa separadora de geotextil no tejido de fibras 100% poliéster, con resistencia a la tracción de 4,45 kN/m y de resistencia al punzonamiento estático (CBR) de 820 N con un gramaje de 300 grs/m2 ROOFTEX V 200; capa de aislamiento térmico formada por planchas de poliestireno extruido de dimensiones 1250x600 mm con juntas a media madera de resistencia a la compresión de 300 KPa, conductividad térmica Lambda 0,036 W/mºK según EN 13164 y de espesor 80 mm tipo XPS SL 80; capa drenante compuesta por una estructura tridimensional de poliestireno de 12 mm de altura, con dos geotextiles de polipropileno incorporados, colocados en ambas de sus caras capaz de mantener agua constante en la estructura nodular, DRENTEX IMPACT GARDEN, posterior acabado con tierra vegetal y cesped vegetal o sédum en el espesor adecuado para el sistema extensivo de cubiertas ajardinadas.Consejos Soprema:
'- Para la realización de pasillos técnicos y perímetros de la cubierta puede usarse la baldosa aislante TEXLOSA, sustituyendo el aislamiento XPS SL y la grava, o apoyándola sobre el aislamiento directamente.- También es usable la baldosa PRESTIDALLE.
- Los refuerzos perimetrales son realizables por una solución mejorada con bitumen-poliuretano tipo TEXTOP, aplicando 3 capas de 500+900+700 g/m2, reforzándolos con TEXTIL y acabándolos con gránulo minerla PIZARRILLA.
- El sistema extensivo requiere de un sistema de regadío limitado pero constante según la climatología del lugar.
