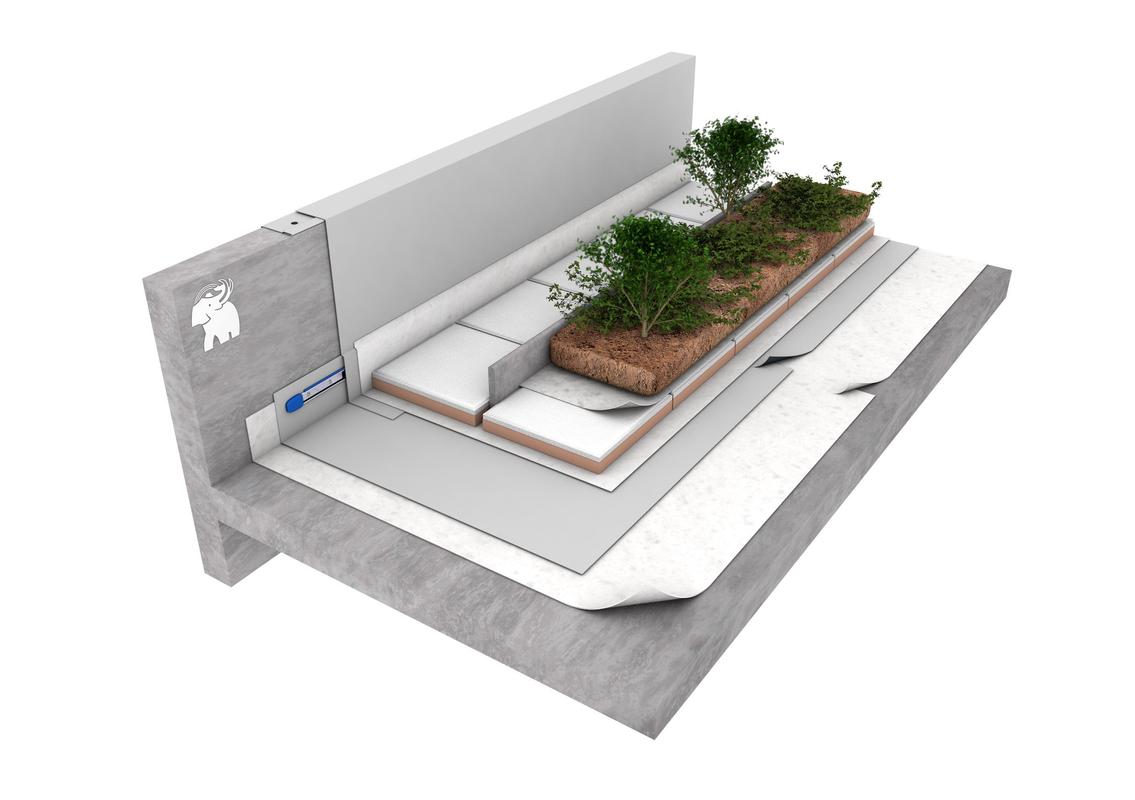

CUBIERTA PLANA AJARDINADA INTENSIVA CON TEXLOSA INVERTIDA PVC  V-01-18.C

CUBIERTAS PLANAS AJARDINADAS INTENSIVAS Y NO TRANSITABLES, PERO CON POSIBILIDAD DE REALIZAR PASILLOS CON UN ACABADO DE GRAVA O TEXLOSA PARA EL PASO DE INSTALACIONES.


CUBIERTA PLANA AJARDINADA INTENSIVA CON
TEXLOSA INVERTIDA PVC  V-01-18.C

CUBIERTA PLANA AJARDINADA INTENSIVA CON TEXLOSA INVERTIDA PVC  V-01-18.C

Descripción del Sistema:

m2 formación de pendientes con hormigón celular en un espesor medio de 8 cms acabado en mortero de cemento con un espesor medio de 2 cms con resistencia superficial necesaria para recibir la impermeabilización; Capa separadora de geotextil no-tejido de fibras 100% poliéster ROOFTEX V 200, punzonado mecánicamente mediante agujas con posterior tratamiento térmico y calandrado con de resistencia biológica a hongos y bacterias con un gramaje de 200 grs/m², membrana impermeabilizante flotante mediante lámina sintética de PVC-P FLAGON SV 180 de espesor 1,8 mm, estabilizada dimensionalmente con velo de fibra de vidrio de 50 gr/cm2, resistente a los rayos U.V., agentes atmosféricos y raíces, con una resistencia a tracción >/= de 9 N/mm2 (UNI EN-12311-2), elongación a rotura > 200% (UNI EN 12311-2) y una resistencia al punzonamiento estático > 20 kg (UNI EN 12730) soldada mediante termofusión con aire caliente en los solapes y reforzada en esquinas y rincones con ANGULOS FLAG , Capa separadora de geotextil no-tejido de fibras 100% poliéster ROOFTEX V 300, punzonado mecánicamente mediante agujas con posterior tratamiento térmico y calandrado con de resistencia biológica a hongos y bacterias con un gramaje de 300 grs/m²; baldosa aislante visitable TEXLOSA 80/35 R compuesta por una base de espuma de poliestireno extruido con estructura de célula cerrada de 80 mm de espesor de conductividad térmica 0,036 W/mºK (UNE EN 13164), autoprotegida en su cara superior con una capa de mortero de 35 mm de espesor, compuesta por áridos seleccionados y aditivos especiales, con acabado rugoso rustico en gris o blanco; capa separadora antipunzonante de geotextil no tejido de alta tenacidad a base de polipropileno termosoldado con resistencia a la tracción de 12,5 kN/m y al punzonamiento estático (CBR) de 2250 N con un gramaje de 170 grs/m2 TEXXAM 1500, posterior acabado con tierra vegetal y cesped vegetal en el espesor adecuado para el sistema intensivo de cubiertas ajardinadas, todo el sistema está de acuerdo a las indicaciones del Código Técnico de la Edificación (CTE). Sistemas y puesta en obra.

Consejos Soprema:

- Se recomienda replantear las baldosas previamente y en el caso que no entren baldosas enteras, éstas se cortarán con radial a la medida  y  forma  que  se  requiera,  o  se  dejarán  bandas  en  los
perímetros y éstos se acabarán con grava, evitando hacer cortes.
- Los refuerzos perimetrales son realizables por una solución mejorada con bitumen-poliuretano tipo TEXTOP, aplicando 3 capas de 500+900+700 g/m2, reforzándolos con TEXTIL y acabándolos con gránulo minerla PIZARRILLA.

CUBIERTA PLANA AJARDINADA CON TEXLOSA INVERTIDA V-01-18.C

PDFCUBIERTA PLANA AJARDINADA CON TEXLOSA INVERTIDA V-01-18.C

V-01-18.C

PDFV-01-18.C

Resumen

  1. USO CUBIERTA PLANA AJARDINADA
  2. SOPORTE HORMIGON / MORTERO
  3. AISLAMIENTO TERMICO INVERTIDA CON XPS
  4. ACABADO INTENSIVA
  5. COLOCACIÓN FLOTANTE
