CUBIERTA PLANA AJARDINADA CONVENCIONAL - BICAPA  AJ-02-07.2

CUBIERTAS PLANAS LIGERAS Y QUE QUEDEN VISTAS, EN QUE SE BUSQUE ESTÉTICA, SOSTENIBILIDAD Y FAVORECER EL ENTORNO. CUBIERTAS DE HOSPITALES, SECTOR HOTELERO, VIVIENDAS, OFICINAS Y EDIFICIOS PÚBLICOS.


CUBIERTA PLANA AJARDINADA CONVENCIONAL
- BICAPA  AJ-02-07.2

CUBIERTA PLANA AJARDINADA CONVENCIONAL - BICAPA  AJ-02-07.2

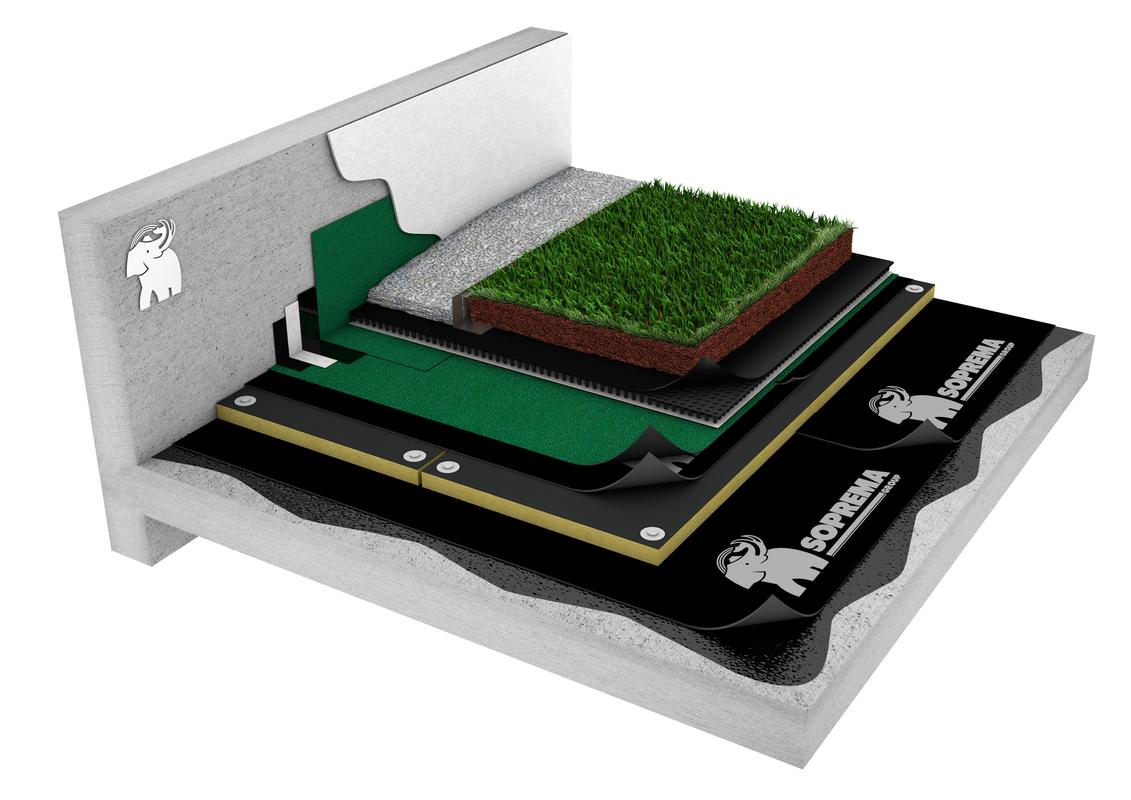

Descripción del Sistema:

m2 formación de pendientes con hormigón celular en un espesor medio de 8 cms acabado en mortero de cemento con un espesor medio de 2 cms con resistencia superficial necesaria para recibir la impermeabilización; Barrera de vapor opcional según calculo higrométrico formada por: imprimación asfáltica con una dotación mínima de 300 gr./m2 tipo EMUFAL PRIMER, adhesión a fuego de LA de betún aditivado con armadura de fieltro de fibra de vidrio (FV) con una flexibilidad a bajas temperaturas  ≤-5ºC tipo MOPLY N PLUS FV 3 KG (LA-30-FV según UNE 104410-2013); Capa de aislamiento térmico en planchas rígidas de poliisocianurato (P.I.R) recubiertas en la cara inferior con velo de vidrio y cacabado asfáltico en la cara superior, absorción de agua <2%, difusión del vapor de agua 25,8 µ, con un coeficiente de conductividad térmica de 0,028 w/mK, de 80 mm de espesor, fijado a la superficie; Membrana impermeabilizante bicapa ADHERIDA al soporte formada por, LBM plastomérico con armadura de fieltro de fibra de vidrio (FV) con una flexibilidad a bajas temperaturas ≤ -15ºC tipo MORTERPLAS FV 3 KG (LBM-30-FV según UNE 104410:2013), lámina adherida a fuego sobre la anterior LBM plastomérico APP con aditivo resistente a raices (UNE-EN 13948) con armadura de no tejido de fieltro de poliéster reforzado y estabilizado (FP), con acabado mineral en la cara superior y un film temofusible en la inferior y con una flexibilidad a bajas temperaturas ≤  -15ºC tipo MORTERPLAS GARDEN MIN (LBM-40/G-FP según UNE 104410:2013), capa drenante compuesta por una estructura tridimensional de poliestireno de 12 mm de altura, con dos geotextiles de polipropileno incorporados, colocados en ambas de sus caras capaz de mantener agua constante en la estructura nodular, DRENTEX IMPACT GARDEN, posterior acabado con tierra vegetal y cesped vegetal o sédum en el espesor adecuado para el sistema extensivo de cubiertas ajardinadas.

CUBIERTA PLANA AJARDINADA CONVENCIONAL AJ-02-07

PDFCUBIERTA PLANA AJARDINADA CONVENCIONAL AJ-02-07

AJ-02-07

PDFAJ-02-07

AJ-02-07

DWGAJ-02-07

Resumen

  1. USO CUBIERTA PLANA AJARDINADA
  2. SOPORTE HORMIGÓN / MORTERO
  3. AISLAMIENTO TÉRMICO CONVENCIONAL CON PIR
  4. ACABADO EXTENSIVA ECOLÓGICA
  5. COLOCACIÓN ADHERIDA

Descarga de documentos

DETALLE

PDFAJ-02-07 DWGAJ-02-07

FICHA SISTEMA

PDFCUBIERTA PLANA AJARDINADA CONVENCIONAL AJ-02-07
