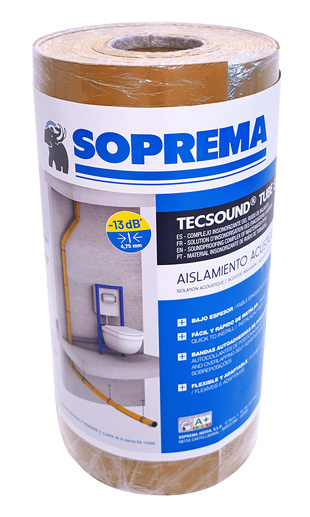

TECSOUND® TUBE S
Complejo multicapa insonorizante diseñado especialmente para el aislamiento acústico del ruido y vibraciones de las bajantes en edificación. Dispone de unas bandas autoadhesivas para facilitar su instalación.
Descripción
VENTAJAS
· Elevado aislamiento acústico de ruido aéreo y estructural de bajantes. IL 13-15 dBA.
· Aísla la propia fuente de ruido que es el bajante.
· Bajo espesor, facilitando su puesta en obra y siendo apto para rehabilitación y pasos de forjado.
· Banda autoadhesiva para posicionamiento y fijación al tubo.
· Banda autoadhesiva para solape, evitando el uso de bandas o cintas adhesivas.
· Compatible con cualquier tipo de cerramiento o abrazadera isofónica
· No agrieta ni rompe con bajas temperaturas.
· Flexible y adaptable a codos y bifurcaciones.
· Alta resistencia al envejecimiento.
· Fácil de manipular y cortar.
· Imputrescible.
APLICACIÓN
· Aislamiento a ruido aéreo de bajantes en edificación.
· Reducción del nivel de vibraciones y transmisión estructural de bajantes en edificación.
· Aísla la propia fuente de ruido que es el bajante.
· Bajo espesor, facilitando su puesta en obra y siendo apto para rehabilitación y pasos de forjado.
· Banda autoadhesiva para posicionamiento y fijación al tubo.
· Banda autoadhesiva para solape, evitando el uso de bandas o cintas adhesivas.
· Compatible con cualquier tipo de cerramiento o abrazadera isofónica
· No agrieta ni rompe con bajas temperaturas.
· Flexible y adaptable a codos y bifurcaciones.
· Alta resistencia al envejecimiento.
· Fácil de manipular y cortar.
· Imputrescible.
APLICACIÓN
· Aislamiento a ruido aéreo de bajantes en edificación.
· Reducción del nivel de vibraciones y transmisión estructural de bajantes en edificación.
Características
CARACTERÍSTICAS | Método de ensayo | TECSOUND TUBE S | Unidad |
Densidad (lámina Tecsound) | - | 2010 | kg/m3 |
Resistencia a la tracción | NT-67 | >30 | N/50mm |
Plegabilidad | EN 1109 | -20 | ºC |
Desgarro al clavo | EN 12310-1 | 153-235 | N/50 mm |
Factor de resistencia al vapor de agua | UNE-EN 1931 met B | µ ≥ 1806 | - |
Dureza Shore A | NT 74 | 30 ±10 | |
Clasificación VOC (emisión partículas volátiles) | CEN/TS 16516, ISO 16000-3/-6/-9/-11 | A+ |
Puesta en obra
SOPORTE:
· Admite su aplicación tanto en bajantes de pvc como de fibrocemento, así como en tubos metálicos.
COLOCACIÓN:
· Cortar el rollo a la longitud que se desee, según el tramo de bajante a cubrir, mediante cúter o tijeras. Se recomienda no cortar a longitudes superiores a 1 m. para facilitar la manipulación.
· Retirar el plástico de la banda autoadhesiva más estrecha, presentar el producto al tubo y presionar en toda la longitud para asegurar la adherencia.
· Retirar el plástico de la banda autoadhesiva de solape y envolver el bajante, aplicando la tensión suficiente para asegurar que el producto esté en contacto con el tubo en toda la superficie. Presionar longitudinalmente la zona de solape para asegurar la adherencia y sellado.
· Los distintos tramos se colocarán solapados, o a testa y se sellarán mediante la banda insonorizante autoadhesiva Tecsound® S50 Band 50.
Se recomienda la colocación de bridas cada 30-40 cm. para asegurar una mayor sujeción al tubo.
· Admite su aplicación tanto en bajantes de pvc como de fibrocemento, así como en tubos metálicos.
COLOCACIÓN:
· Cortar el rollo a la longitud que se desee, según el tramo de bajante a cubrir, mediante cúter o tijeras. Se recomienda no cortar a longitudes superiores a 1 m. para facilitar la manipulación.
· Retirar el plástico de la banda autoadhesiva más estrecha, presentar el producto al tubo y presionar en toda la longitud para asegurar la adherencia.
· Retirar el plástico de la banda autoadhesiva de solape y envolver el bajante, aplicando la tensión suficiente para asegurar que el producto esté en contacto con el tubo en toda la superficie. Presionar longitudinalmente la zona de solape para asegurar la adherencia y sellado.
· Los distintos tramos se colocarán solapados, o a testa y se sellarán mediante la banda insonorizante autoadhesiva Tecsound® S50 Band 50.
Se recomienda la colocación de bridas cada 30-40 cm. para asegurar una mayor sujeción al tubo.
Prestaciones
CARACTERÍSTICAS | Flujo de agua | Método de ensayo | Valor | Unidad |
Aislamiento acústico –pérdida por inserción (IL) (1) | 1 l/s | UNE-EN 14366 | 15 | dBA |
Aislamiento acústico – pérdida por inserción (IL) (1) | 2 l/s | UNE-EN 14366 | 14 | dBA |
Aislamiento acústico – pérdida por inserción (IL) (1) | 4 l/s | UNE-EN 14366 | 13 | dBA |
Aislamiento acústico – pérdida por inserción (IL) (2) | 1 l/s | UNE-EN 14366 | 15 | dBA |
Aislamiento acústico – pérdida por inserción (IL) (2) | 2 l/s | UNE-EN 14366 | 13 | dBA |
Aislamiento acústico – pérdida por inserción (IL) (2) | 4 l/s | UNE-EN 14366 | 13 | dBA |
Aislamiento acústico – pérdida por inserción (IL) (3) | 1 l/s | UNE-EN 14366 | 11 | dBA |
Aislamiento acústico – pérdida por inserción (IL) (3) | 2 l/s | UNE-EN 14366 | 11 | dBA |
Aislamiento acústico – pérdida por inserción (IL) (3) | 4 l/s | UNE-EN 14366 | 10 | dBA |
(1) Bajante vertical – ref. de ensayo CSTB nº 26065008-2
(2) Bajante vertical con doble desviación ( 2 x codo 45º ) – ref. de ensayo CSTB nº AC19-26083263-4
(3) Bajante horizontal con una desviación ( 2 x codo 45º ) - ref. de ensayo CSTB nº AC19-26083263-1
Páginas web
Videos


Acondicionamiento

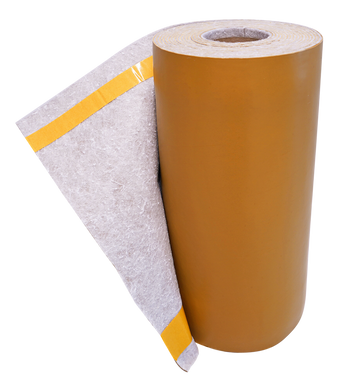

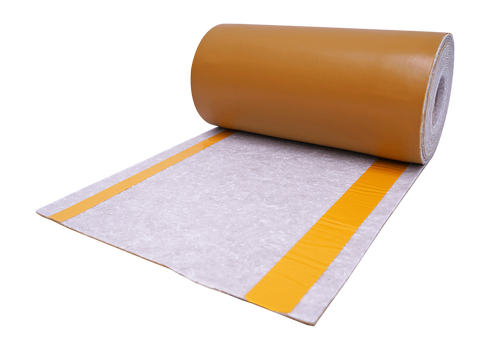

TECSOUND TUBE S | |
Peso (kg/m2) | 3,75 |
Espesor (mm) | 4,75 |
Longitud (m.) | 8 |
Ancho (m.) | 0,4 |
Rollos / palet | 40 |
Almacenamiento
ml/palet: 320Almacenamiento: Vertical en palets sobre soporte plano sin apilarse.Se suministra en rollos con mandril de cartón, dentro de una bolsa de polietileno. Almacenar dentro del embalaje original, en lugar seco y protegidos del calor y los rayos UV, sin exponer a temperaturas superiores a 35 ºC. El período máximo de almacenamiento recomendado es de 1 año.
Normativa
- En conformidad con la norma CTE-DB-HR, UNE EN ISO 14366
- Sistema de Calidad de acuerdo a la ISO:9001
- Sistema de gestión medio ambiental de acuerdo a la ISO:14001
