FIJACIÓN PTH
Espiga fabricada en polipropileno con clavo de polipropileno reforzado con fibra de vidrio para fijación mecánica de los complejos insonorizantes TECSOUND® a paredes y techo.
Descripción
FIJACIÓN PTH espiga fabricada en polipropileno con clavo de polipropileno reforzado con fibra de vidrio, para la fijación mecánica de todo tipo de aislamientos térmicos y acústicos a paredes, techos, en cualquier soporte de obra
Ventajas
· Con clavo expansionante que asegura la fijación
· Facilidad y rapidez de instalación
· Diferentes longitudes de espiga con el mismo diámetro
Aplicación

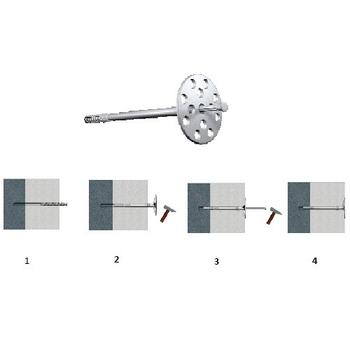

· Elegir la longitud de la fijación de acuerdo con el espesor de aislamiento (ver tabla)
· Hacer un taladro de 10 mm de diámetro y profundidad de acuerdo a la tabla.
· Colocar la fijación en el taladro y con la ayuda de un martillo golpear el la arandela y una vez posicionada golpear el clavo hasta asegurar
Ventajas
· Con clavo expansionante que asegura la fijación
· Facilidad y rapidez de instalación
· Diferentes longitudes de espiga con el mismo diámetro
Aplicación
· Elegir la longitud de la fijación de acuerdo con el espesor de aislamiento (ver tabla)
· Hacer un taladro de 10 mm de diámetro y profundidad de acuerdo a la tabla.
· Colocar la fijación en el taladro y con la ayuda de un martillo golpear el la arandela y una vez posicionada golpear el clavo hasta asegurar
Puesta en obra
*Soportes admisibles:
(A) Hormigón estandarizado C12/15 - C16/20 – C50/60 según EN 206-1
(B) Ladrillo sólido min 20 MPa según EN 771-1
(B) Ladrillo sólido sílico –calcáreo min 20 MPa según DIN 106 (EN 771-2)
(C) Ladrillo hueco sílico –calcáreo min 12 MPa según DIN 106 (EN 771-2)
(C) Ladrillo cerámico perforado min 12 MPa según DIN 105 (EN 771-1)
(D) Bloque hueco de hormigón aligerado min 2 MPa según DIN 18151 (EN 771-3)
(D) Bloque sólido de hormigón aligerado min 20 MPa según EN 771-3
(E) Bloque hormigón aireado en autoclave min 2 MPa según EN 771-4
(A) Hormigón estandarizado C12/15 - C16/20 – C50/60 según EN 206-1
(B) Ladrillo sólido min 20 MPa según EN 771-1
(B) Ladrillo sólido sílico –calcáreo min 20 MPa según DIN 106 (EN 771-2)
(C) Ladrillo hueco sílico –calcáreo min 12 MPa según DIN 106 (EN 771-2)
(C) Ladrillo cerámico perforado min 12 MPa según DIN 105 (EN 771-1)
(D) Bloque hueco de hormigón aligerado min 2 MPa según DIN 18151 (EN 771-3)
(D) Bloque sólido de hormigón aligerado min 20 MPa según EN 771-3
(E) Bloque hormigón aireado en autoclave min 2 MPa según EN 771-4
Acondicionamiento
Fijación PTH 70Diámetro taladro: 100mm
Longitud: 70mm
Diámetro arandela: 60mm
Fijación PTH 90
Diámetro taladro: 100mm
Longitud: 90mm
Diámetro arandela: 60mm
Fijación PTH 120
Diámetro taladro: 100mm
Longitud: 120mm
Diámetro arandela: 60mm
Presentación: Caja de 250 unidades
Normativa
- Sistema de Calidad de acuerdo a la ISO:9001
